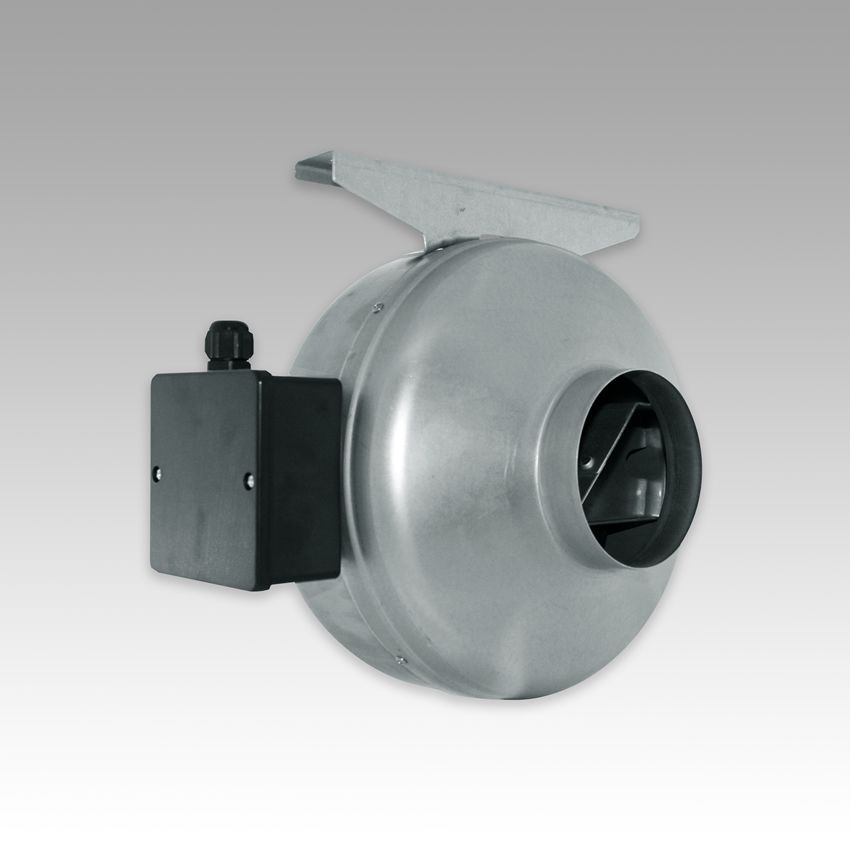

TORNADO 125, Вентилятор центробежный канальный D 125

4487 руб

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Характеристики Tornado 100 Tornado 125 Tornado 150 Tornado 160 Tornado 200 Tornado 250 Tornado 315 Диаметр канал (мм) 100 125 150 160 200 250 315 Производительность(м3/час) 252 312 570 660 780 1026 1476 Максимальное даление(Па) 324 326 379 402 583 625 750 Напряжение питания(В) 230 230 230 230 230 230 230 Потребляемая мощность(Вт) 66 84 87 131 137 161 225 Уровень шума(дБ) 47 47 51 51 54 53 61 Макc. температура работы 40 40 40 40 40 40 40 Масса (кг) 2,6 2,6 4,5 4,5 4,5 5,4 7,3

Канальные центробежные вентиляторы TORNADO предназначены для приточно-вытяжной вентиляции помещений, жилых и общественных зданий. Вентиляторы TORNADO имеют широкий диапозон типоразмеров, и предназначены для установки в круглых каналах.

• Корпус вентилятора изготовлен из оцинкованной стали. Оснащен однофазным двигателем с внешним ротором, оборудован термоконтактным реле с автоматическим перезапуском.
• Рабочее колесо имеет загнутые назад лопатки и изготовлено из пластика. (У моделей TORNADO 250 и TORNADO 315 рабочее колесо изготовлено из металла).
• Регулировка скорости вращения возможна с помощью бесступенчатого симисторного регулятора. Подача электропитания на вентилятор осуществляется через наружную клеммную коробку.
• Монтаж к стене осуществляется с помощью крепежа, который входит в комплект вентилятора.

Вентиляторы рассчитаны на продолжительную работу без отключения от сети. По типу защиты от поражения электрическим током вентиляторы TORNADO относятся к приборам класса I по ГОСТ 12.2.007.0-75 и должны быть заземлены.

Степень защиты от доступа к опасным частям и проникновения воды IPX4.
Вид климатического исполнения вентилятора УХЛ 4.2 по ГОСТ 151590-69

Пример монтажа вентилятора TORNADO

1. Анемостат вытяжной (АВП)
2. Круглый воздуховод (ВП)
3. Соединитель плоского воздуховода с фланцевыми воздухораспределителями (СКФП)
4. Соединитель плоского воздуховода с выходом на фланцевые воздухораспределители (ТФП)
5. Плоский воздуховод (ВП)
6. Колено плоское горизонтальное (КГП)
7. Тройник плоский (ТПП)
8. Соединитель круглого воздуховода с плоским (СПКП)
9. Вентилятор канальный приточно-вытяжной (TORNADO)
10. Накладка торцевая для круглых воздуховодов (НКП)
